如何測量西瑪電機絕緣電阻？

如何測量西瑪電機絕緣電阻？

西瑪電機繞組短路和繞組接地故障的檢查方法，這兩種故障在設備維護中很常見，電工必須掌握它們的評估方法。


當電機繞組短路或繞組對地短路時，會(huì )出現以下兩種現象：

一旦第一種電機類型接通，斷路器立即跳閘并發出“砰”的聲音，或者逆變器和伺服立即關閉，并報告異常電流；

第二種西瑪電機運行一段時間，突然斷路器跳閘，或逆變器和伺服報告異常電流。在這種情況下，有時會(huì )不小心打開并再次運行，這將對逆變器或伺服控制板造成嚴重后果。

如果出現上述兩種現象，如何檢查電機繞組的絕緣？下面我們用兆歐表檢查電機繞組的絕緣：

第一步是正確選擇其電壓和范圍

兆歐表不能隨意使用，應根據其測量設備的電壓進行選擇。通常使用500V至100V以下的電氣設備或電路，使用500V 100MΩ及以上兆歐表，然后測量電機絕緣電阻，使用500V 100MΩ兆歐表。

第二步兆歐表自檢

測量前，高阻表應進行開路測試，然后在兩米長的線路（L和E）上進行連接測試。指針應該指向“∞“（無窮大）在開路實驗中，如圖2所示

當兩個表引線直接連接到實驗時，指針可以振蕩到“0”，表明兆歐表處于正常工作狀態。如圖3所示

第三步是提前檢查發動機準備情況

測量西安西瑪電機繞組絕緣前，切斷主電源，掛好檢修線，以免觸電。取下電機的三相電源線并做好恢復標記，取下電機端子中的連接器（必須取下連接器，否則無法測量相繞組的讀數）。如圖4所示

發動機檢查前的準備圖4

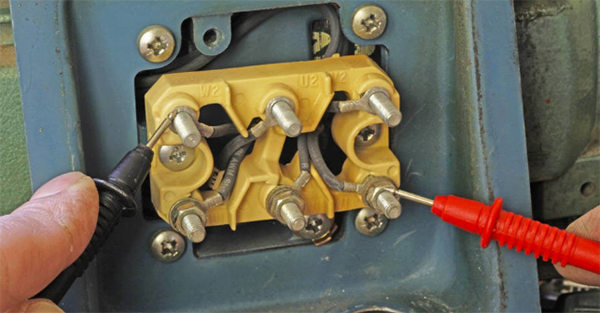

第四步是檢查電機相間繞組的絕緣

檢查西安西瑪電機相繞組的絕緣（檢查相之間的絕緣）

在正常工作條件下，兩相繞組間絕緣電阻的電阻值應為“∞“（無窮大），如果小于0.5MΩ，則表示西安西瑪電機繞組受潮或絕緣電阻很差，繞組短路，如圖6所示

在正常工作條件下，同相電阻值應為“0”。

按照步驟4檢查U1-W2、V1-U2、W1-V2、U1-U2、V1-V2和W1-W2。

步驟5：如果三相繞組之間的絕緣良好，則進行接地測試。試驗方法為：兆歐表的一端（L）連接到三相繞組引出線的一端，另一端（E）接觸電機金屬外殼或不生銹的電機金屬外殼的銘牌。使用高阻表檢查電機接地點。具體操作方法如圖7所示。

相與地之間的絕緣電阻測量

小于0.5MΩ表示西安西瑪電機繞組潮濕或絕緣電阻不良；如果兆歐表指針為零，則表示相繞組存在對地短路點。根據步驟5檢查三相繞組U、V、W。
