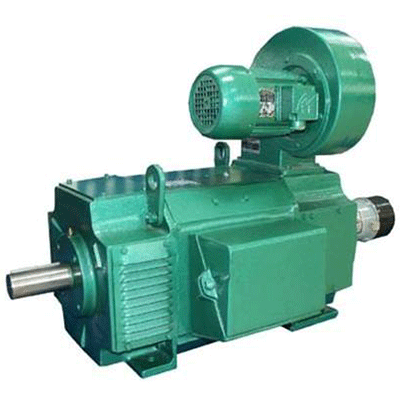

                                                                        Z4系列直流電機

                                                                        產品簡介:西安泰富西瑪Z4系列直流電動機比Z2、Z3系列具有更大的優越性,它不僅可用直流機組電源供電,更適用于靜止整流電源供電??蓮V泛應用于冶金工業軋機、金屬切削機床、造紙、染織、印刷、水泥、塑料擠出機械等……
                                                                        在線咨詢:西安泰富西瑪電機在線咨詢 18681802157 高經理
                                                                        • 西安泰富西瑪電機購買咨詢官方微信
                                                                          購買咨詢
                                                                        • 西安泰富西瑪電機技術服務官方微信
                                                                          技術服務

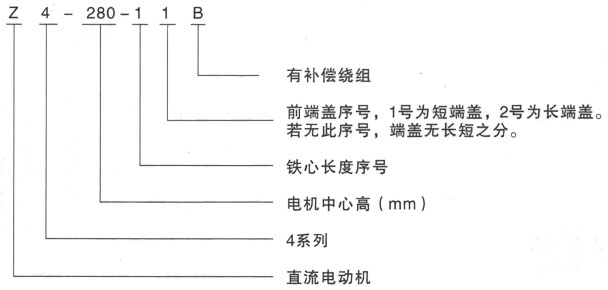

                                                                        西安泰富西瑪Z4系列直流電機型號說明
                                                                        泰富西瑪Z4系列直流電機型號說明
                                                                              西安泰富西瑪Z4系列直流電機以Z4-280-11B為例,Z表示直流電動機,4表示4系列,280表示電機中心高,第一個1表示鐵心長度序號,第二個1表示前端蓋序號,1為短端蓋,2為長端蓋,B表示有補償繞組。
                                                                              注:就Z4-112/2-1型號而言,“/”后面第一位數字代表極數,第二位數字代表鐵心長度序號。

                                                                        西安泰富西瑪Z4系列直流電機概述
                                                                              Z4系列直流電動機:中心高100~355mm是中華人民共和國機械行業標準JB/T6316-92《Z4系列直流電動機技術條件》所規定的標準系列小型直流電動機;中心高400~450mm為標準系列之外的擴充Z4直流電動機;中心高500~710mm是我廠新開發的中型直流電動機。泰富西瑪Z4系列直流電動機可廣泛應用于冶金工業軋機、金屬切削機床、造紙、染織、印刷、水泥、塑料擠出機械等各類工業部門。
                                                                              Z4系列直流電動機比Z2、Z3系列具有更大的優越性,它不僅可用直流機組電源供電,更適用于靜止整流電源供電。而且轉動慣量小,具有較好的動態性能,并能承受較高的負載變化率,特別適用于需要平滑調速、效率高、自動穩速、反應靈敏的控制系統,具有當今國際先進水平。
                                                                              電動機的定額為連續工作連續定額,在海拔不超過1000m、環境空氣溫度不超過40℃的地區,電動機能按技術數據表中的數據額定運行。本系列西瑪電動機采用F級絕緣。
                                                                              西安西瑪Z4系列直流電動機的功率范圍由1.5kW至840kW,額定轉速有3000、1500、1000、750、600、500、400、300、200r/min共九種,勵磁方式為他勵,勵磁電壓為180V,除上述規定的等級外,根據具體情況和用戶的需要,可派生出其他的功率、電樞電壓、轉速及勵磁電壓值。
                                                                              額定電壓為160V的電動機,在單相橋式整流器供電的情況下,一般需帶電抗器工作,外接電抗器的電感數值在電動機銘牌上注明。額定電壓440V的電動機,均不需外接電抗器。
                                                                              本系列電動機性能不僅符合國標GB/T755《旋轉電機基本技術要求》,也基本符合德國VDE0530標準。

                                                                        西安泰富西瑪Z4系列直流電機結構簡介
                                                                              (1)基本結構
                                                                              Z4系列直流電動機采用八角形全疊片結構,不僅空間利用率高,而且當采用靜止整流器供電時,能承受脈動電流和快速的負載電流變化。
                                                                              Z4系列直流電動機一般不帶串勵繞組,適用于需要正、反轉的自動控制技術中。根據用戶需要也可以制成帶串勵繞組。中心高100~280mm的電動機無補償繞組,但中心高250mm、280mm的電動機根據具體情況和需要可以制成帶補償繞組,中心高315~450mm的電動機帶有補償繞組。
                                                                              中心高500~710mm的電動機外形安裝尺寸及技術要求均符合IEC國際標準,電機的機械尺寸公差符合ISO國際標準。
                                                                              (2)冷卻方式和結構、安裝形式
                                                                              IC06:自帶鼓風機的外通風;
                                                                              ICl7:冷卻空氣進口為管道,出口為百葉窗排風;
                                                                              IC37:即冷卻空氣進出口均為管道;
                                                                              IC611:全封閉帶空氣/空氣冷卻器;
                                                                              ICW37A86:全封閉帶空氣/水冷卻器。
                                                                              并有多種派生形式,如自通風型、帶軸向風機型、封閉型、空/空冷卻器型等。各機座號電動機所需冷卻風量、風壓、及風機電動機功率等數據見表1。整個系列電機的外殼基本防護等級為IP21S。
                                                                        機座號 風量(m3/h) 靜壓(Pa) 風機電動機
                                                                        功率(kW) 頻率(Hz) 三相電壓(V)
                                                                        Z4-100 160 200 0.04 50 380
                                                                        Z4-112/2 220 300 0.06
                                                                        Z4-112/4-1 220 300 0.06
                                                                        Z4-112/4-2 360 450 0.18
                                                                        Z4-132 360 450 0.18
                                                                        Z4-160 790 600 0.37
                                                                        Z4-180 1600 950 1.1
                                                                        Z4-200 1600 950 1.1
                                                                        Z4-225 3000 1400 3.0
                                                                        Z4-250 3000 1400 3.0
                                                                        Z4-280 4000 1600 4.0
                                                                        Z4-315 5200 1600 5.5
                                                                        Z4-355 5200 1600 5.5
                                                                        Z4-400 7200 1800 5.5
                                                                        Z4-450 9000 1800 7.5
                                                                              Z4系列西瑪電動機的安裝形式符合GB/T997《電機結構安裝型式及代號》的規定,電動機的安裝尺寸除底腳孔軸向距離(B尺寸)外,其余尺寸均符合IEC標準。
                                                                              電動機出線盒位置從傳動端(非換向器端)視之在機座的右側(即正盒),如果用戶要求出線盒置于機座的另一側,訂貨時注明反盒。電動機基本出軸為單軸伸,面對出線盒(正盒)出軸方向為左出軸。如用戶需要也可以制成雙軸伸。轉軸的基本旋轉方向從換向器端視之為逆時針旋轉。電動機的傳動方式為彈性聯軸器聯接,也可以用于一定徑向力的傳動方式(皮帶或齒輪傳動)。

                                                                        西安泰富西瑪Z4系列直流電機附件
                                                                              根據用戶的需要電動機可以設計成能附裝測速發電機、脈沖發生器、離心開關以及制動器等的結構形式,具體要求可以與本廠協商。
                                                                              注:技術數據表中的規格、功率和弱磁調速范圍等僅供參考,為了不斷地采用新技術、新材料,表中的數據會(huì )有變動。

                                                                        西安西瑪電機質量保證
                                                                              西安西瑪電機(集團)股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業,是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸等自動化、成套工程為一體的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅,連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強,2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證,2005年8月通過了中國質量認證中心(CQC)的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證,同時又通過歐洲“CE”,美國“UL”和國家安全強制性“CCC”認證,質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”,“中華之光名牌產品”等榮譽稱號。
                                                                              為了提高各類機電產品質量,加強售前售后服務,讓顧客放心滿意,西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”,認真貫徹落實聲明中各項條款,并嚴格按ISO9001:2000質量管理體系各項規章制度,保證做到:
                                                                              一、認真貫徹執行國家有關標準,嚴格按標準貨合同技術要求制造、檢查所生產的產品,不合格不出廠。
                                                                              二、產品測量基等各類成品份產品總裝,聯機調試完工后,裝配人員對其進行72小時運轉考機后方可交檢:嚴格按過有關標準進行跑核試驗和可靠性試驗,以調高新產品可靠性,消除早期故障。
                                                                              三、在正常銷售條件下,上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨,特殊情況可以提前交貨。如發生延期,按質量上臺階“九七”新舉措實施賠償。
                                                                              四、顧客在使用產品過程中,如發現質量問題,在接到顧客通知后,保證在24小時答復,需現場服務的,48小時內啟動,并做到故障不排除維修人員不撤離。
                                                                              五、產品出廠,技術文件完備。凡屬產品質量問題,一律三包維修,產品維修仍達不到出廠要求,產品包退包換。
                                                                              六、西瑪電機產品一經出售終身成本費保修。

                                                                        西安泰富西瑪Z4系列直流電機訂貨須知
                                                                              1、 訂貨前請先查閱西安西瑪電機產品樣本,確定所需產品的型號規格等數據,盡可能選擇樣本所列的標準規格產品,在訂貨合同中請注明電動機的型號、功率、電壓、旋轉速度、激磁方式、激磁電壓及結構安裝形式等數據 ,如Z4-180-31 37kW 400V 1000r/min 他勵180V,臥式帶底腳或IMB3。
                                                                              2、對產品有特殊要求時,如雙軸伸、出線盒位置反盒、轉軸逆向旋轉等,均需在合同中明確注明。
                                                                              3、如所需品種規格在本樣本所列之外,或另有其他特殊要求時,經雙方協商同意后簽訂合同或試制協議書。
                                                                              4、西安西瑪電機各類產品除電動機的軸伸鍵外,所有附件均不在供應范圍內,用戶如需要附件或備件,例如電刷、刷握等,請事先在合同中注明所需的附件或備件的名稱規格與數量。
                                                                              5、如使用環境特殊,需要制成濕熱帶型,請在原型號后面注明“TH”。
