電機耐電壓試驗注意事項。

      耐壓試驗的專業術語為介電強度試驗（以下簡稱耐壓試驗），是電機產品的一個重要檢查項目，對于大多數電機生產廠家會(huì )在電工半成品和檢查試驗兩個環節進行該項目的檢查，但因被測試對象狀態的不一致性，兩個環節所施加的電壓峰值有所區別。

      耐壓試驗因所加電壓有交流和直流之分，所以又分成耐交流電壓試驗和耐直流電壓試驗兩種，兩者不能相互代替。對于中小型電機，如無特殊說明，可理解為只要求進行耐交流電壓試驗。限于篇幅限制，本文只對耐交流電壓試驗進行簡述。
對新繞組首次試驗

      試驗設備采用專用的耐電壓試驗儀，儀器的選擇應按照實測電機的規格選擇，試驗方法、試驗峰值及相關的注意事項包括：

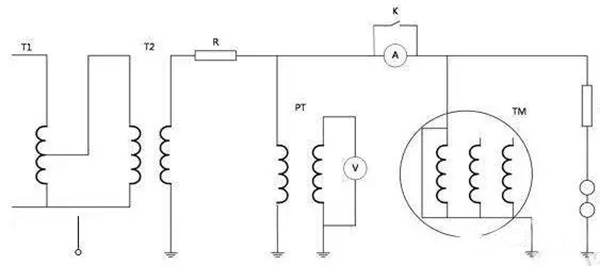

      升壓變壓器的高壓輸出端接被試繞組，低壓端接地。測試現場的接地線必須定期檢查，預防因接地不良導致事故。

      被測試電機外殼（或鐵心）以及未加高壓的繞組都應可靠接地。

      試驗加壓時間分為1min和1s兩種；對于電機成品按1min方法耐壓試驗，電壓值按GB755具體的規定值。

      對于電機定子和繞線電機轉子半成品，應較整機產品有所增加，具體在產品的技術條件中有規定。

      為防止被試繞組儲存電荷放電擊傷試驗人員，試驗完畢，要將被試繞組對地放電方可拆下接線，這一點對較大容量的電機尤為必要。
成品電機耐電壓試驗施壓峰值

      該規定不包括直流電機、同步電機、非永久短路的異步電機（或同步感應電機轉子）、勵磁電機及電機與裝置的成套組合。

      額定功率不超過1kW，且額定電壓不超過100V的電機，試驗壓值按式（1）。

      U試驗=2UN+500…………………（1）

      式（1）中：

      U試驗—電機耐壓試加電壓峰值，單位V；

      UN—電機的額定電壓，單位V。

      額定功率小于10000kW的旋轉電機，試驗壓值按式（2），但最低不能低于1500V；式中代號同式（1）。

      U試驗=2UN+1000…………………（2）

      額定功率不小于10000kW，且額定電壓不超過24kV的旋轉電機，試驗壓值按式（3），式中代號同式（1）。

      U試驗=2UN+1000…………………（3）

      額定功率不小于10000kW，且額定電壓大于24kV的旋轉電機，試驗電壓值按協議規定。
不同試驗方法下施加電壓的規定

      1min方法試驗時，加電壓應從不超過試驗電壓的一半開始，然后均勻地或每步不超過全值的5%逐步升至全值，這一過程所用時間應不少于10s。加壓達到lmin再逐漸將電壓降至試驗電壓的一半以后才允許關斷電源。該要求在電壓測試儀中實現，電機廠家無需再進行設定。

      1s的方法僅限于批量生產的額定功率≤200kW，額定電壓UN≤lkV的電機；采用該方法試驗時，試驗電壓要高于lmin方法規定值的20%，即1min試驗方法施壓值的1.2倍。

重復耐壓試驗及修理電機耐壓要求

      耐電壓試驗對電機繞組因積累效應會(huì )有不同程度的損傷，一般不進行重復試驗。必須試驗時，應降至首次試驗電壓的80%進行。為排除電機受潮等因素，在耐電壓前應通過烘干及絕緣電阻檢測手段確保電機處正常狀態。

      對于修理電機，若為全新繞組，則可以按新繞組測試施加電壓，如果為局部修理繞組，施加電壓按新繞組的75%執行。
